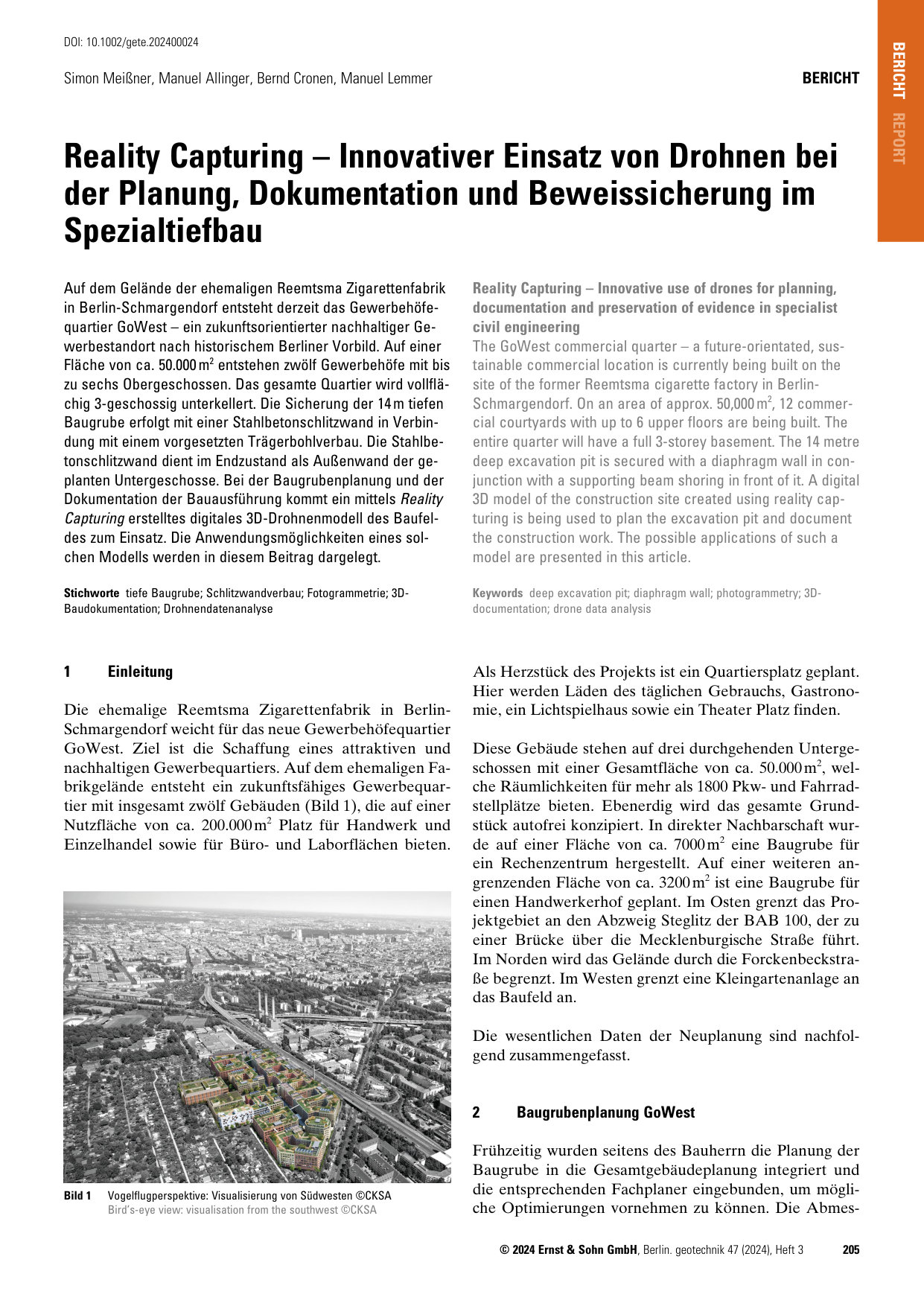

Auf dem Gelände der ehemaligen Reemtsma Zigarettenfabrik in Berlin‐Schmargendorf entsteht derzeit das Gewerbehöfequartier GoWest – ein zukunftsorientierter nachhaltiger Gewerbestandort nach historischem Berliner Vorbild. Auf einer Fläche von ca. 50.000 m entstehen zwölf Gewerbehöfe mit bis zu sechs Obergeschossen. Das gesamte Quartier wird vollflächig 3‐geschossig unterkellert. Die Sicherung der 14 m tiefen Baugrube erfolgt mit einer Stahlbetonschlitzwand in Verbindung mit einem vorgesetzten Trägerbohlverbau. Die Stahlbetonschlitzwand dient im Endzustand als Außenwand der geplanten Untergeschosse. Bei der Baugrubenplanung und der Dokumentation der Bauausführung kommt ein mittels erstelltes digitales 3D‐Drohnenmodell des Baufeldes zum Einsatz. Die Anwendungsmöglichkeiten eines solchen Modells werden in diesem Beitrag dargelegt.

The GoWest commercial quarter – a future‐orientated, sustainable commercial location is currently being built on the site of the former Reemtsma cigarette factory in Berlin‐Schmargendorf. On an area of approx. 50,000 m, 12 commercial courtyards with up to 6 upper floors are being built. The entire quarter will have a full 3‐storey basement. The 14 metre deep excavation pit is secured with a diaphragm wall in conjunction with a supporting beam shoring in front of it. A digital 3D model of the construction site created using reality capturing is being used to plan the excavation pit and document the construction work. The possible applications of such a model are presented in this article.
