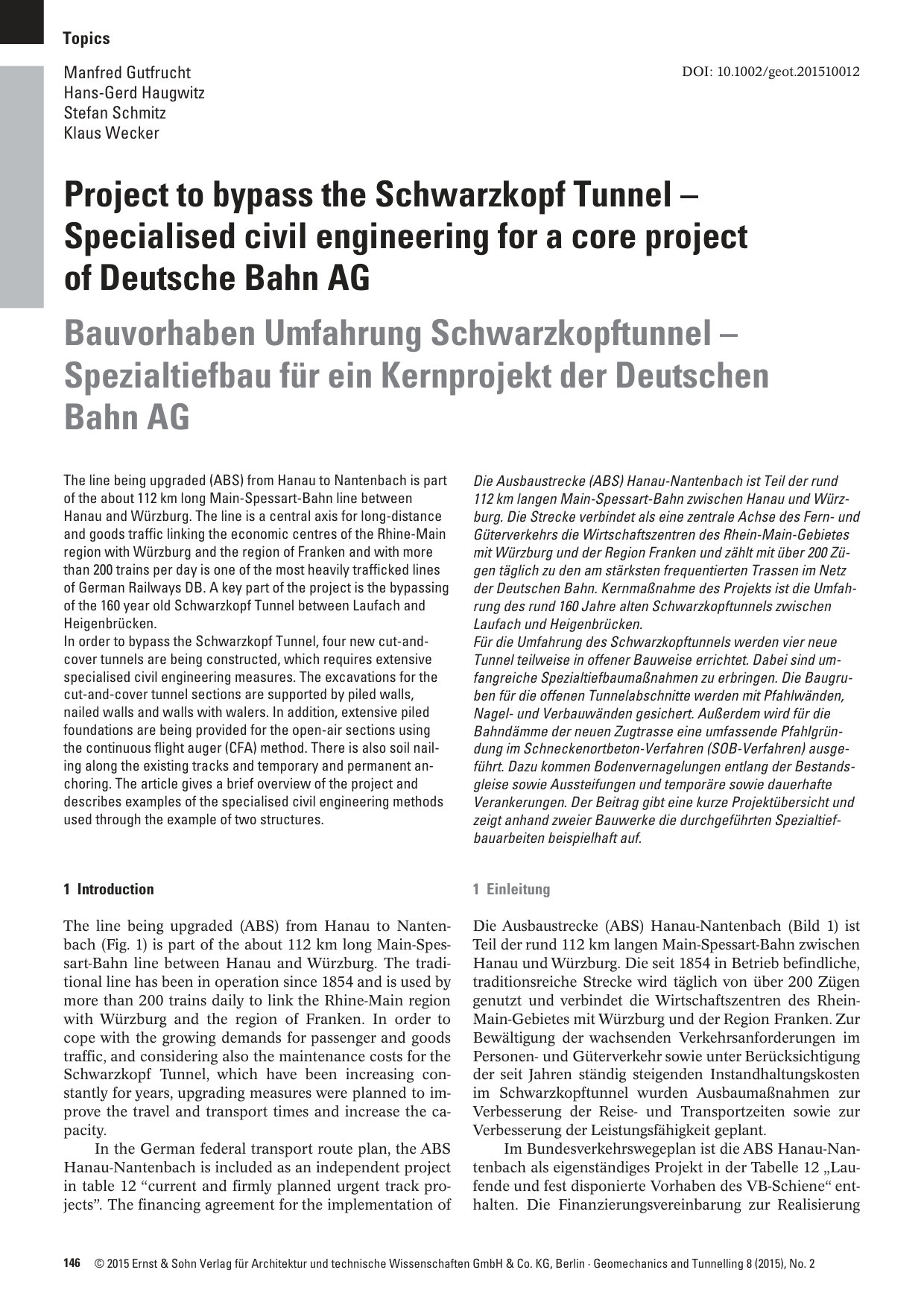

Project to bypass the Schwarzkopf Tunnel - Specialised civil engineering for a core project of Deutsche Bahn AG / Bauvorhaben Umfahrung Schwarzkopftunnel - Spezialtiefbau für ein Kernprojekt der Deutschen Bahn AG

The line being upgraded (ABS) from Hanau to Nantenbach is part of the about 112 km long Main-Spessart-Bahn line between Hanau and Würzburg. The line is a central axis for long-distance and goods traffic linking the economic centres of the Rhine-Main region with Würzburg and the region of Franken and with more than 200 trains per day is one of the most heavily trafficked lines of German Railways DB. A key part of the project is the bypassing of the 160 year old Schwarzkopf Tunnel between Laufach and Heigenbrücken.
In order to bypass the Schwarzkopf Tunnel, four new cut-and-cover tunnels are being constructed, which requires extensive specialised civil engineering measures. The excavations for the cut-and-cover tunnel sections are supported by piled walls, nailed walls and walls with walers. In addition, extensive piled foundations are being provided for the open-air sections using the continuous flight auger (CFA) method. There is also soil nailing along the existing tracks and temporary and permanent anchoring. The article gives a brief overview of the project and describes examples of the specialised civil engineering methods used through the example of two structures.
Die Ausbaustrecke (ABS) Hanau-Nantenbach ist Teil der rund 112 km langen Main-Spessart-Bahn zwischen Hanau und Würzburg. Die Strecke verbindet als eine zentrale Achse des Fern- und Güterverkehrs die Wirtschaftszentren des Rhein-Main-Gebietes mit Würzburg und der Region Franken und zählt mit über 200 Zügen täglich zu den am stärksten frequentierten Trassen im Netz der Deutschen Bahn. Kernmaßnahme des Projekts ist die Umfahrung des rund 160 Jahre alten Schwarzkopftunnels zwischen Laufach und Heigenbrücken.
Für die Umfahrung des Schwarzkopftunnels werden vier neue Tunnel teilweise in offener Bauweise errichtet. Dabei sind umfangreiche Spezialtiefbaumaßnahmen zu erbringen. Die Baugruben für die offenen Tunnelabschnitte werden mit Pfahlwänden, Nagel- und Verbauwänden gesichert. Außerdem wird für die Bahndämme der neuen Zugtrasse eine umfassende Pfahlgründung im Schneckenortbeton-Verfahren (SOB-Verfahren) ausgeführt. Dazu kommen Bodenvernagelungen entlang der Bestandsgleise sowie Aussteifungen und temporäre sowie dauerhafte Verankerungen. Der Beitrag gibt eine kurze Projektübersicht und zeigt anhand zweier Bauwerke die durchgeführten Spezialtiefbauarbeiten beispielhaft auf.
