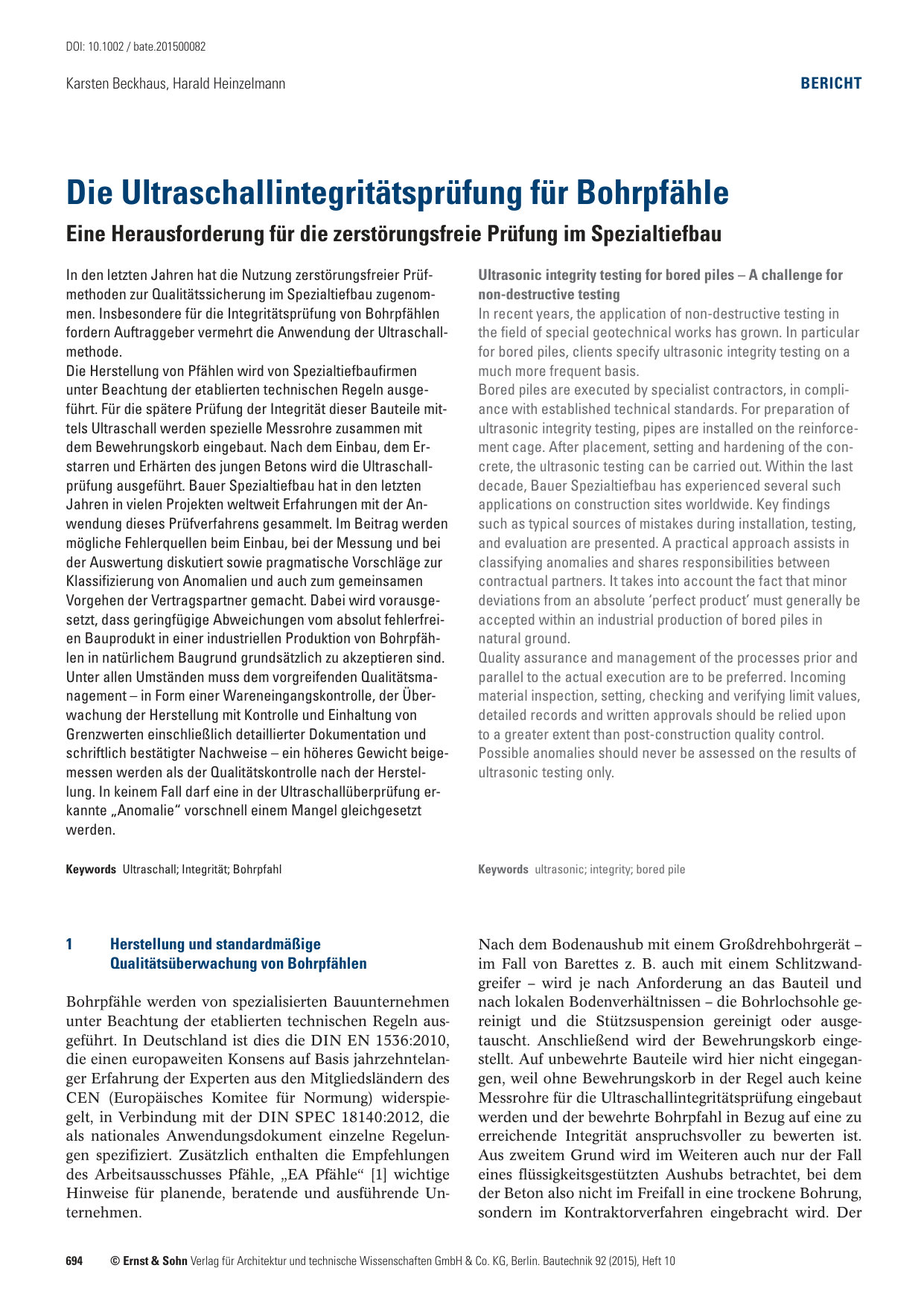

Die Ultraschallintegritätsprüfung für Bohrpfähle - Eine Herausforderung für die zerstörungsfreie Prüfung im Spezialtiefbau

In den letzten Jahren hat die Nutzung zerstörungsfreier Prüfmethoden zur Qualitätssicherung im Spezialtiefbau zugenommen. Insbesondere für die Integritätsprüfung von Bohrpfählen fordern Auftraggeber vermehrt die Anwendung der Ultraschallmethode.
Die Herstellung von Pfählen wird von Spezialtiefbaufirmen unter Beachtung der etablierten technischen Regeln ausgeführt. Für die spätere Prüfung der Integrität dieser Bauteile mittels Ultraschall werden spezielle Messrohre zusammen mit dem Bewehrungskorb eingebaut. Nach dem Einbau, dem Erstarren und Erhärten des jungen Betons wird die Ultraschallprüfung ausgeführt. Bauer Spezialtiefbau hat in den letzten Jahren in vielen Projekten weltweit Erfahrungen mit der Anwendung dieses Prüfverfahrens gesammelt. Im Beitrag werden mögliche Fehlerquellen beim Einbau, bei der Messung und bei der Auswertung diskutiert sowie pragmatische Vorschläge zur Klassifizierung von Anomalien und auch zum gemeinsamen Vorgehen der Vertragspartner gemacht. Dabei wird vorausgesetzt, dass geringfügige Abweichungen vom absolut fehlerfreien Bauprodukt in einer industriellen Produktion von Bohrpfählen in natürlichem Baugrund grundsätzlich zu akzeptieren sind.
Unter allen Umständen muss dem vorgreifenden Qualitätsmanagement - in Form einer Wareneingangskontrolle, der Überwachung der Herstellung mit Kontrolle und Einhaltung von Grenzwerten einschließlich detaillierter Dokumentation und schriftlich bestätigter Nachweise - ein höheres Gewicht beigemessen werden als der Qualitätskontrolle nach der Herstellung. In keinem Fall darf eine in der Ultraschallüberprüfung erkannte “Anomalie” vorschnell einem Mangel gleichgesetzt werden.

Ultrasonic integrity testing for bored piles - A challenge for non-destructive testing
In recent years, the application of non-destructive testing in the field of special geotechnical works has grown. In particular for bored piles, clients specify ultrasonic integrity testing on a much more frequent basis.
Bored piles are executed by specialist contractors, in compliance with established technical standards. For preparation of ultrasonic integrity testing, pipes are installed on the reinforcement cage. After placement, setting and hardening of the concrete, the ultrasonic testing can be carried out. Within the last decade, Bauer Spezialtiefbau has experienced several such applications on construction sites worldwide. Key findings such as typical sources of mistakes during installation, testing, and evaluation are presented. A practical approach assists in classifying anomalies and shares responsibilities between contractual partners. It takes into account the fact that minor deviations from an absolute 'perfect product' must generally be accepted within an industrial production of bored piles in natural ground.
Quality assurance and management of the processes prior and parallel to the actual execution are to be preferred. Incoming material inspection, setting, checking and verifying limit values, detailed records and written approvals should be relied upon to a greater extent than post-construction quality control. Possible anomalies should never be assessed on the results of ultrasonic testing only.
